| 位置 | OE | 名称 | 型号 | 备注 |
|---|---|---|---|---|

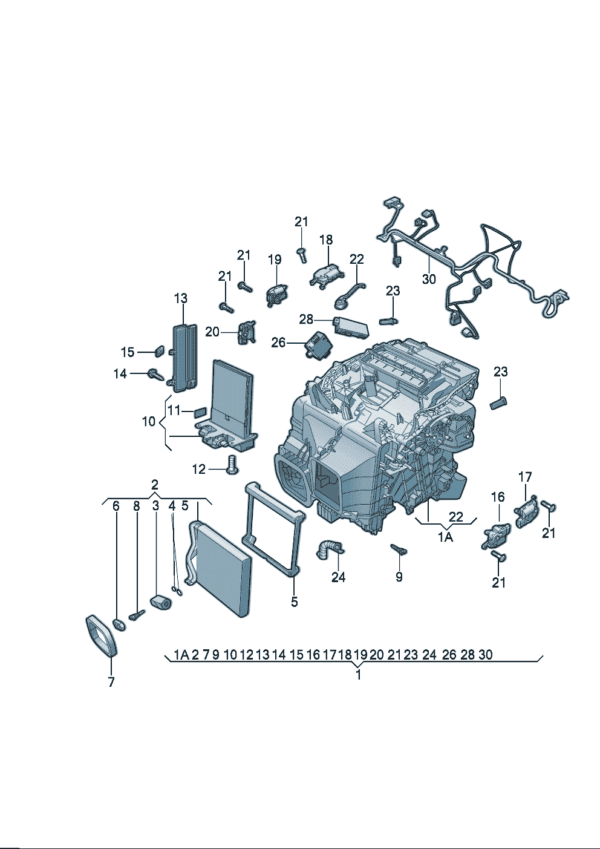

| 电子控制_空调器_空气分配器壳体 | PR:KH7+KK1 | SMTS 3 ZONE |
||
| 1 | 1ED820351AA | 分配器含有: | 1A-30 | |
| 1A | 1ED820353A | 分配器 | ||
| 2 | 1ED820103 | 蒸发器，带_膨胀阀 | ||
| 3 | 1ED820679 | 膨胀阀 | ||
| 4 | 5Q0898850A | 1套圆形密封圈 | ||
| 5 | 密封件无备件 | |||
| 6 | 密封件无备件 | |||
| 7 | 1ED819037E | 密封件 | ||
| 8 | N 90967701 | 内六角_圆柱头螺栓 | M5X35 | |
| 9 | 5Q0907543A | 温度传感器蒸发器 | ||
| 10 | 1ED963581F | 高电压加热装置（PTC） | ||
| 11 | 12E010001G | 提示牌 | ||
| 12 | N 90897401 | 内六角圆头自攻螺栓 | 5X16 | |
| 13 | 1ED819422F | 护盖板配合使用: | 1ED 907 695 A | |
| 14 | N 10424102 | 六角钢板螺栓 | 4X16 | |
| 15 | WHT000733 | 插片螺母 | ST4,2X24,5X21 | |
| 16 | 2QD907511F | 温度调节阀_伺服马达 | ||
| 17 | 2QD907511G | 伺服马达 | ||
| 18 | 2QD907511E | 伺服马达 | ||
| 19 | 2QD907511G | 伺服马达 | ||
| 20 | 2QD907511F | 温度调节阀_伺服马达 | ||
| 21 | N 10424102 | 六角钢板螺栓 | 4X16 | |
| 22 | 1ED819313 | 调节装置 | ||
| 23 | 5Q0907543 | 温度传感器 | ||
| 24 | 1ED820127 | 排水软管 | ||
| 26 | 1ED907695A | 空气质量传感器配合使用: | 车内室 1ED 819 422 F |
|
| 28 | 1ED963459B | 电离器 | ||
| 30 | 线束参见图板, 位置: |
